La introducción de la válvula de mariposa.

válvulas de mariposason válvulas de cuarto de vuelta que son populares para servicios de apertura y cierre o de modulación. Son livianos, ocupan poco espacio de instalación, tienen menor costo, funcionan rápidamente y están disponibles con orificios de gran tamaño. La “mariposa” es un disco conectado a una varilla. Cuando la válvula se abre, el disco gira para permitir el paso del líquido. Se cierra cuando la varilla gira el disco un cuarto de vuelta hasta una posición perpendicular a la dirección del flujo. En este artículo aprenderá cómo funciona una válvula de mariposa, cuáles son los diferentes tipos de válvulas de mariposa, qué opciones de actuación están disponibles para estas válvulas y más.

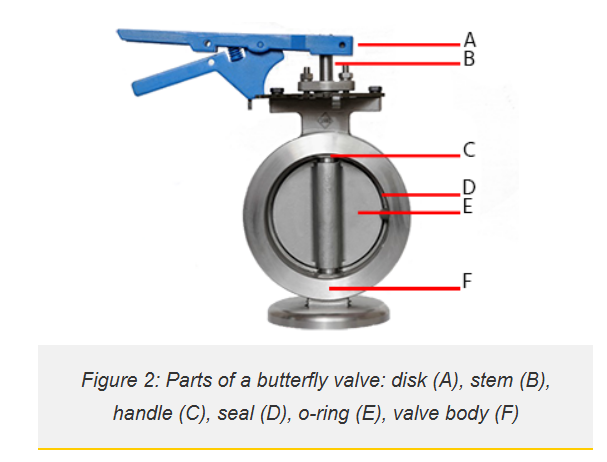

Principio de funcionamiento Las válvulas de mariposa tienen una construcción relativamente simple. La Figura 2 muestra los componentes principales de una válvula de mariposa, que son el cuerpo, el sello, el disco y el vástago. El disco (Figura 2 con la etiqueta E) de una válvula de mariposa se alinea con el centro de la tubería conectada y el vástago (Figura 2 con la etiqueta B) se conecta a un actuador o manija en el exterior de la válvula. En la posición cerrada, el disco es perpendicular al flujo, como se muestra en la Figura 2, y sella contra el asiento de la válvula (Figura 2 etiquetada como D). Una junta tórica (Figura 2 etiquetada C) en el empaque del vástago sella contra fugas a lo largo del vástago. Cuando el actuador o la manija gira el vástago de la válvula de mariposa 90°, el disco también gira 90° para quedar paralelo al flujo. La rotación parcial permite estrangular o proporcional el flujo.

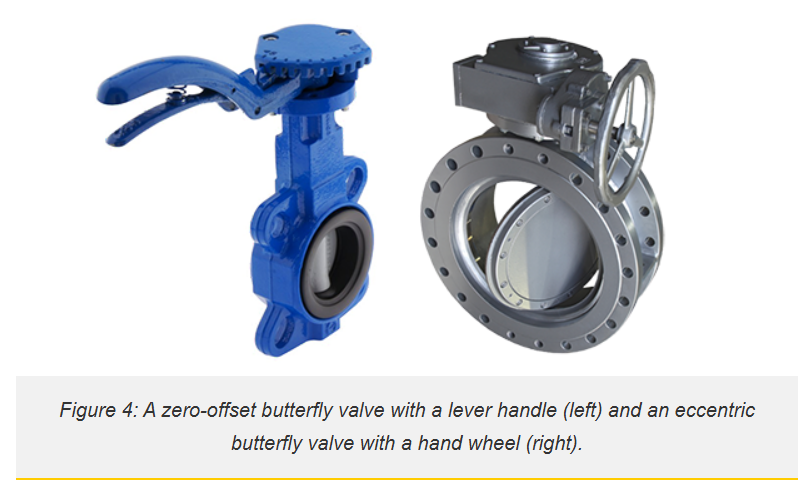

Tipos de válvulas de mariposa Las válvulas de mariposa vienen en diferentes diseños, cada una de las cuales sirve para aplicaciones y rangos de presión específicos. Las válvulas de mariposa se pueden clasificar según el diseño de cierre del disco, el diseño de la conexión y el método de actuación. Diseño del cierre del disco Las válvulas de mariposa pueden ser concéntricas o excéntricas según la ubicación del vástago en relación con la línea central del disco y el ángulo de la superficie del asiento de la válvula. Concéntrica El diseño más básico de una válvula de mariposa es una válvula de mariposa céntrica o concéntrica. El vástago pasa a través de la línea central del disco y el asiento es la periferia del diámetro interior del cuerpo de la válvula (Figura 4 a la izquierda). Este diseño de válvula sin compensación se conoce como asiento elástico porque el sellado eficiente depende de la flexibilidad del asiento de goma. Al cerrar, el disco primero entra en contacto con el asiento a unos 85° durante una rotación de 90°. Las válvulas de mariposa concéntricas son adecuadas para rangos de baja presión.
