¿Cómo funciona una válvula de diafragma en sistemas de control de fluidos industriales?

Resumen del artículo

válvulas de diafragmase utilizan ampliamente en industrias que requieren control de flujo confiable, prevención de contaminación y resistencia a la corrosión. Su estructura simple y su eficaz mecanismo de sellado los hacen adecuados para aplicaciones que involucran productos químicos agresivos, lodos o procesos higiénicos. Este artículo explica cómo funcionan las válvulas de diafragma, su estructura interna, ventajas clave y cómo elegir la válvula adecuada para condiciones industriales específicas. También destaca consideraciones prácticas que ayudan a los usuarios a evitar problemas operativos comunes y mejorar la confiabilidad del sistema.

Tabla de contenido

• Describir
• ¿Qué es una válvula de diafragma?
• Componentes clave de una válvula de diafragma
• ¿Cómo funciona una válvula de diafragma?
• Tipos comunes de válvulas de diafragma
• Ventajas de utilizar válvulas de diafragma
• Cómo seleccionar la válvula de diafragma adecuada
• Aplicaciones industriales típicas
• Consejos de mantenimiento para una confiabilidad a largo plazo
• Preguntas frecuentes
• Contáctenos

Describir

• Introducción a la tecnología de válvulas de diafragma.
• Componentes y materiales principales.
• Mecanismo operativo
• Variaciones de diseño de válvulas.
• Beneficios y características de rendimiento.
• Industrias de aplicación
• Consideraciones de selección
• Pautas de mantenimiento
• Preguntas frecuentes

¿Qué es una válvula de diafragma?

Una válvula de diafragma es un tipo de válvula de control y cierre que utiliza un diafragma flexible para regular el flujo de fluidos. A diferencia de las válvulas tradicionales que dependen del contacto metal con metal para sellar, una válvula de diafragma aísla el medio de trabajo del mecanismo de la válvula mediante una membrana elastomérica. Este diseño proporciona un excelente rendimiento de sellado y evita la contaminación.

El diafragma se presiona contra un asiento ubicado dentro del cuerpo de la válvula para detener el flujo. Cuando el actuador levanta el diafragma del asiento, el fluido puede pasar a través de la válvula. Debido a que los componentes internos están separados de la ruta del fluido, las válvulas de diafragma son particularmente adecuadas para procesos corrosivos, abrasivos o higiénicos.

Industrias como las de procesamiento químico, tratamiento de agua, producción farmacéutica y fabricación de alimentos comúnmente dependen de válvulas de diafragma para una regulación de flujo segura y precisa.

Componentes clave de una válvula de diafragma

Comprender la estructura de una válvula de diafragma ayuda a los usuarios a evaluar mejor su rendimiento y confiabilidad. Aunque los diseños varían ligeramente entre los fabricantes, la mayoría de las válvulas de diafragma constan de varios componentes esenciales.

El diafragma en sí suele estar hecho de materiales como EPDM, PTFE o compuestos de caucho. La elección del material del diafragma depende de la compatibilidad química y los requisitos de temperatura del fluido del proceso.

¿Cómo funciona una válvula de diafragma?

El principio de funcionamiento de una válvula de diafragma es relativamente sencillo pero muy eficaz. La válvula controla el flujo de fluido moviendo un diafragma flexible hacia o desde el asiento de la válvula.

Cuando se gira el actuador o el volante, el vástago de la válvula se mueve hacia abajo. Este movimiento empuja al compresor, que presiona firmemente el diafragma contra el asiento dentro del cuerpo de la válvula. Una vez que el diafragma hace contacto con el asiento, la ruta del flujo queda completamente sellada, deteniendo el movimiento del fluido.

Para abrir la válvula, el actuador levanta el vástago hacia arriba. El compresor libera presión sobre el diafragma, permitiéndole alejarse del asiento. Entonces el fluido puede pasar libremente a través del cuerpo de la válvula.

Debido a que el diafragma aísla las piezas mecánicas del fluido, la válvula experimenta menos corrosión y contaminación interna. Esta estructura también reduce el riesgo de fugas en comparación con los diseños de válvulas convencionales.

Tipos comunes de válvulas de diafragma

Existen varias configuraciones de válvulas de diafragma para cumplir con diferentes requisitos operativos. Los dos diseños más comunes son las válvulas de tipo vertedero y las de paso directo.

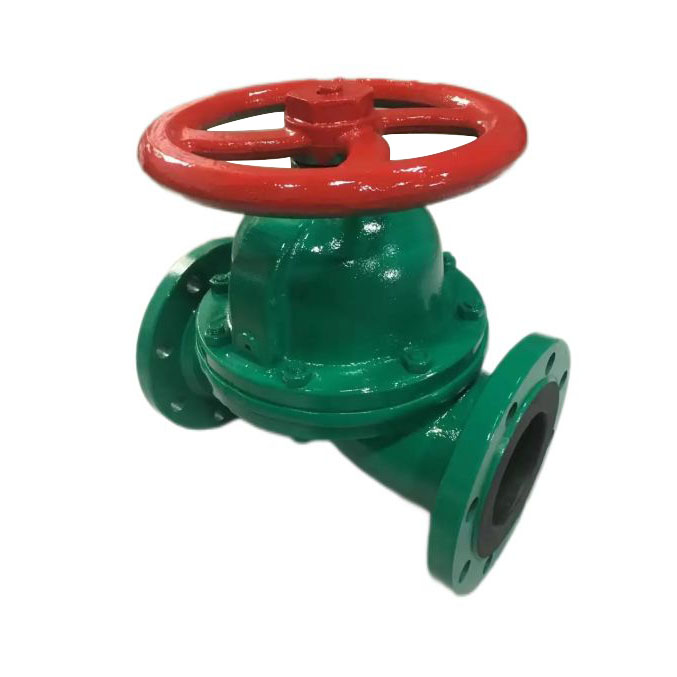

• Válvula de diafragma tipo vertedero
  Este diseño presenta un asiento elevado o vertedero dentro del cuerpo de la válvula. El diafragma presiona contra el vertedero para cerrar la válvula. Requiere menos recorrido del diafragma y ofrece una vida útil más larga.
• Válvula de diafragma de paso directo
  Este diseño proporciona una ruta de flujo recta con una obstrucción mínima. A menudo se utiliza en aplicaciones que involucran fluidos viscosos, lodos o sólidos.

Cada tipo ofrece diferentes ventajas según las propiedades del fluido y los requisitos del sistema.

Ventajas de utilizar válvulas de diafragma

Las válvulas de diafragma ofrecen varios beneficios que las hacen atractivas para los procesos industriales modernos. Su estructura única ofrece confiabilidad operativa al tiempo que minimiza los riesgos de contaminación.

• Excelente rendimiento de sellado hermético
• Aislamiento de medios de trabajo de piezas mecánicas.
• Alta resistencia a productos químicos corrosivos.
• Adecuado para lodos y fluidos viscosos.
• Mantenimiento y sustitución del diafragma sencillos
• Riesgo reducido de contaminación del producto.

Estas características permiten que las válvulas de diafragma funcionen de manera confiable en entornos exigentes donde los tipos de válvulas tradicionales pueden tener dificultades.

Cómo seleccionar la válvula de diafragma adecuada

Elegir la válvula de diafragma correcta es esencial para mantener la eficiencia del sistema y evitar problemas operativos. Durante el proceso de selección se deben evaluar varios factores técnicos.

Una evaluación cuidadosa de estos factores garantiza que la válvula seleccionada funcione de manera eficiente durante todo su ciclo de vida operativo.

Aplicaciones industriales típicas

Las válvulas de diafragma se utilizan ampliamente en industrias que requieren un sellado confiable y un control de la contaminación. Su versatilidad los hace aptos tanto para entornos industriales como sanitarios.

• Plantas de procesamiento químico
• Instalaciones de tratamiento de agua y aguas residuales.
• Fabricación farmacéutica
• Producción de alimentos y bebidas.
• Sistemas de lodos para minería
• Laboratorios de biotecnología

Empresas comoTecnología Co., Ltd. de Tianjin FuyaolaiFabricamos válvulas de diafragma diseñadas para cumplir con estrictos estándares industriales. Sus válvulas están diseñadas para brindar durabilidad, resistencia a la corrosión y control de flujo estable en una amplia gama de aplicaciones.

Consejos de mantenimiento para una confiabilidad a largo plazo

Aunque las válvulas de diafragma tienen una estructura relativamente simple, el mantenimiento de rutina ayuda a extender la vida útil y mantener un rendimiento óptimo.

• Inspeccione los diafragmas periódicamente para detectar signos de desgaste o grietas.
• Asegúrese de que los pernos y sujetadores permanezcan correctamente apretados.
• Verifique si hay vibraciones inusuales o fugas durante la operación.
• Reemplace los diafragmas según las recomendaciones del fabricante.
• Verifique el funcionamiento del actuador para una apertura y cierre suaves.

El mantenimiento regular previene fallas inesperadas y garantiza un funcionamiento estable en sistemas industriales críticos.

Preguntas frecuentes

P1: ¿Qué hace que las válvulas de diafragma sean adecuadas para fluidos corrosivos?

El diafragma aísla el fluido del proceso de los componentes metálicos internos. Esto previene la corrosión y protege el mecanismo de la válvula contra daños químicos.

P2: ¿Pueden las válvulas de diafragma manejar lodos o fluidos viscosos?

Sí. Las válvulas de diafragma de paso directo son particularmente efectivas para aplicaciones de lodos porque ofrecen una ruta de flujo suave que reduce la obstrucción.

P3: ¿Con qué frecuencia se debe reemplazar el diafragma?

La frecuencia de reemplazo depende de las condiciones operativas, como la presión, la temperatura y la exposición a productos químicos. La inspección periódica ayuda a determinar cuándo es necesario el reemplazo.

P4: ¿Son las válvulas de diafragma adecuadas para industrias higiénicas?

Sí. Debido a que el diseño de la válvula previene la contaminación y permite una fácil limpieza, las válvulas de diafragma se usan ampliamente en las industrias farmacéutica y de procesamiento de alimentos.
