Guía de selección, instalación, resolución de problemas y mantenimiento de válvulas de mariposa

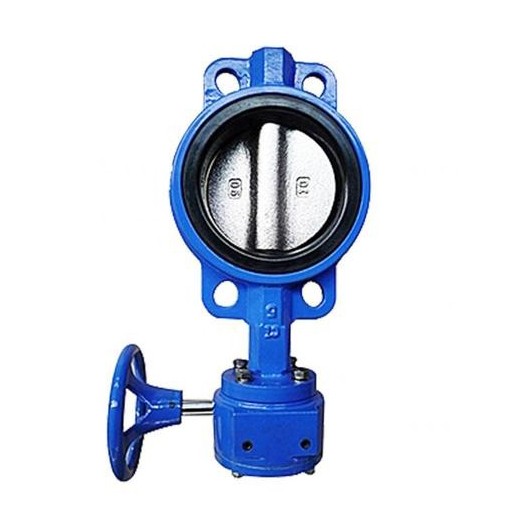

El núcleo deválvula de mariposaLa tecnología radica en su diseño "excéntrico". Diferentes estructuras se adaptan a condiciones de trabajo muy diferentes.
| Tipo | Diseño | Características | Mejor para |
|---|---|---|---|
| Concéntrico/sin compensación | El centro del eje, el centro del disco y el centro del cuerpo están alineados. | Estructura simple, pero el disco roza constantemente contra el asiento durante la apertura/cierre. Alto desgaste, corta vida útil. | Temperatura normal, baja presión, servicios no críticos (por ejemplo, distribución de agua). |
| Doble compensación | El centro del eje está desplazado tanto del centro del disco como del del cuerpo. | El disco se levanta del asiento rápidamente después de abrirse, lo que reduce en gran medida la fricción y el desgaste. Vida más larga. Puede utilizar asientos de metal para un rango de temperatura más amplio. | El tipo más utilizado: aplicaciones industriales generales, HVAC, tratamiento de agua. |
| triple compensación | Agrega un tercer desplazamiento angular al eje del cono de sellado. | El sellado se basa en la presión de contacto, no en la deformación elástica. Ofrece resistencia a altas temperaturas, cierre hermético y fugas mínimas. | Servicios severos: plantas de vapor, de alta presión, criogénicas (GNL) y de separación de gases PSA. |
Consejo profesional: para vapor a alta temperatura o servicios de procesos críticos, opte siempre por válvulas con asiento metálico de triple compensación. Para tuberías de agua simples, una válvula concéntrica revestida de goma es suficiente y rentable.
Guía de instalación: dos detalles que hacen o deshacen el trabajo
1. Coincidencia de bridas: la razón número uno por la que las válvulas no se abren
Una queja muy común en el campo es "la válvula no se abre después de la instalación". El culpable casi siempre es el uso de una brida estándar de cara plana (FF) o de cara elevada (RF) en lugar de una brida específica de la válvula de mariposa.
-
El problema: las bridas estándar tienen un diámetro interior (DI) más pequeño. Cuando se atornilla, el diámetro interior de la brida atrapa físicamente el disco, impidiendo que gire.
-
La solución:
Utilice siempre las bridas de válvula de mariposa recomendadas por el fabricante (a menudo con un diámetro interior mayor).
Antes de la instalación, mida físicamente y verifique que el diámetro interior de la brida coincida con el diámetro interior de la válvula.
2. Posicionamiento: dé a la válvula "espacio para respirar"
-
Tuberías rectas aguas arriba/aguas abajo: instale la válvula al menos a 4 a 6 diámetros de tubería lejos de bombas, codos o tes. Esto minimiza la turbulencia y la vibración inducida por el flujo, que pueden dañar el asiento y afectar la precisión del control.
-
Posición de instalación: Durante la instalación, mantenga el disco en la posición abierto (parcialmente abierto) (~10–15°). Esto protege el asiento blando de ser rayado por el borde del disco si se produce un impacto accidental.
Solución de problemas: problemas y soluciones de campo comunes
| Problema | Posibles causas | Soluciones |
|---|---|---|
| Fuga a través del asiento (fuga interna) | 1. Desechos (incrustaciones, escoria de soldadura) atrapados en la superficie de sellado. 2. Disco no cerrado completamente (tope límite del actuador mal ajustado). 3. Torsión desigual del perno de la brida que distorsiona el asiento. | 1. Lave la línea o limpie manualmente el área de sellado. 2. Vuelva a calibrar los límites de recorrido del actuador para garantizar un cierre completo. 3. Vuelva a apretar los pernos de brida uniformemente en forma de estrella hasta el valor especificado. |
| Fuga en juntas de brida (fuga externa) | 1. Junta envejecida o incompatible con el medio. 2. Tensión desigual de los pernos de la brida. | 1. Reemplácelas con juntas compatibles con medios. 2. Utilice una llave dinamométrica para apretar los pernos de manera uniforme según las especificaciones. |
| Pegado / Difícil de operar | 1. La válvula se dejó inactiva durante demasiado tiempo (óxido o acumulación de sedimentos en el vástago/cojinete). 2. Entraron partículas sólidas en la holgura del rodamiento. | 1. Para las válvulas inactivas, ciclelas al menos una vez al mes para evitar que se atasquen. 2. Para válvulas atascadas, intente golpear suavemente el disco con un mazo mientras aplica aceite penetrante. Los casos graves pueden requerir el reemplazo del rodamiento. |
| Fuga del vástago (fuga del empaque) | 1. Material de embalaje seco, envejecido o químicamente incompatible. 2. Vástago rayado, corroído o doblado. | 1. Seleccione el embalaje correcto para la temperatura/presión/medio. 2. Reemplace el vástago y la empaquetadura. Opere siempre lentamente para evitar daños en el vástago debido a picos repentinos de torsión. |
Mejores prácticas de mantenimiento: más vale prevenir que curar
-
Ejercicio regular: Para las válvulas que no se usan con frecuencia, opere desde completamente abiertas hasta completamente cerradas al menos una vez al mes. Esto evita que el disco y el asiento se "congelan" juntos debido a sedimentos o corrosión menor.
-
Lubricación: Inyecte regularmente grasa a base de litio o recomendada por el fabricante en los engrasadores (si están equipados). Esto es especialmente crítico en ambientes costeros o de alta humedad para prevenir la corrosión del vástago/cojinetes.
-
Verifique el estado del actuador:
Para actuadores eléctricos: verifique que el voltaje, la funcionalidad del interruptor de límite y el nivel de aceite de la caja de cambios sean adecuados.
Para actuadores neumáticos/hidráulicos: verifique si hay fugas de aire/aceite, la limpieza del filtro y una presión de suministro constante.
- Controle el desgaste del asiento: si nota que el actuador tarda más en cerrar completamente la válvula, es posible que el asiento blando se esté desgastando. Para servicios críticos, considere programar un reemplazo de asiento antes de que ocurra una fuga.
