En muchos sistemas industriales, controlar el flujo de líquidos y gases es esencial para un funcionamiento seguro y eficiente. Entre los diversos tipos de válvulas industriales, lasVálvula de mariposase ha convertido en una de las soluciones de control de flujo más utilizadas debido a su estructura compacta, diseño liviano y operación rápida.
Aunque una válvula de mariposa parece relativamente simple en comparación con otros tipos de válvulas, su estructura interna requiere una ingeniería precisa. Desde plantas de tratamiento de agua e instalaciones de procesamiento de productos químicos hasta sistemas HVAC e industrias eléctricas, las válvulas de mariposa desempeñan un papel importante en la gestión moderna de fluidos.
¿Por qué se utilizan ampliamente las válvulas de mariposa en aplicaciones industriales?
Una de las razones por las que las válvulas de mariposa han ganado popularidad es su equilibrio entre rendimiento y practicidad.
En comparación con muchos diseños de válvulas tradicionales, las válvulas de mariposa ofrecen:
Estructura compacta
Menor peso
Fácil instalación
Operación rápida
Menor consumo de material
Requisitos de mantenimiento reducidos
Debido a estas características, se utilizan comúnmente en sistemas donde se requiere un control de flujo frecuente.
Las aplicaciones típicas incluyen:
Sistemas de suministro de agua
Tratamiento de aguas residuales
Tuberías de climatización
Procesamiento de alimentos y bebidas.
Industrias químicas
Sistemas de protección contra incendios
Aplicaciones marinas
Un secreto de la industria: el disco de la válvula es el núcleo del rendimiento de la válvula de mariposa
Mucha gente se centra en la apariencia exterior de una válvula, pero los ingenieros saben que el diseño del disco influye en gran medida en el rendimiento.
El disco interactúa directamente con el medio que fluye, afectando:
Resistencia al flujo
Pérdida de presión
Rendimiento de sellado
Vida útil
Un disco bien diseñado puede reducir la turbulencia y mejorar la eficiencia operativa.
Diferentes industrias pueden requerir diferentes materiales de disco, como por ejemplo:
Acero inoxidable
Hierro dúctil
Bronce de aluminio
Aleaciones especiales
La selección del material depende de factores que incluyen:
Características del fluido
Temperatura
Presión
Requisitos de corrosión
Diferentes tipos de válvulas de mariposa y sus aplicaciones
Válvula de mariposa tipo oblea
La válvula de mariposa tipo wafer está diseñada para encajar entre dos bridas de tubería.
Ventajas:
Estructura ligera
Instalación que ahorra espacio
Diseño rentable
Es ampliamente utilizado en sistemas de agua, HVAC y tuberías industriales en general.
Válvula de mariposa con orejeta
Una válvula de mariposa de orejeta incluye inserciones roscadas alrededor del cuerpo de la válvula.
Los beneficios incluyen:
Mantenimiento más fácil
Adecuado para sistemas que requieren extracción de secciones de tubería
Mayor flexibilidad de instalación
Válvula de mariposa con brida
Las válvulas de mariposa con bridas se conectan directamente con bridas de tuberías.
A menudo se utilizan para:
Sistemas de tuberías más grandes
Aplicaciones de mayor presión
Sistemas de procesos industriales
Materiales de las válvulas de mariposa: por qué es importante la elección del material
Diferentes entornos de trabajo requieren diferentes materiales.
Las combinaciones de materiales comunes incluyen:
Parte Materiales comunes
Cuerpo Hierro fundido, Hierro dúctil, Acero inoxidable, Acero al carbono
Disco Acero inoxidable, Hierro dúctil, Bronce aluminio
Asiento EPDM, NBR, PTFE, materiales de caucho
Eje Acero Inoxidable
Por ejemplo:
Los asientos de EPDM se utilizan comúnmente en aplicaciones de agua.
Los asientos de PTFE son adecuados para requisitos de resistencia química
Los componentes de acero inoxidable se prefieren en ambientes corrosivos.
El desafío oculto: la tecnología de sellado determina la confiabilidad de la válvula
Una válvula de mariposa debe lograr un sellado confiable y al mismo tiempo permitir una rotación suave.
El sistema de sellado debe equilibrar:
Par de funcionamiento bajo
Rendimiento de cierre hermético
Larga vida útil
Los diseños de sellado comunes incluyen:
Válvulas de mariposa con asiento elástico
Válvulas de mariposa de alto rendimiento
Válvulas de mariposa de triple compensación
Los diseños de triple desplazamiento son particularmente importantes para aplicaciones exigentes porque el movimiento del disco reduce la fricción entre las superficies de sellado, lo que ayuda a mejorar la durabilidad.
Tendencias en automatización: las válvulas de mariposa se están volviendo más inteligentes
Las válvulas de mariposa tradicionales se accionan manualmente, pero los sistemas industriales modernos utilizan cada vez más el control automatizado.
Las opciones de actuadores comunes incluyen:
Actuadores neumáticos
Se utiliza donde se requiere una operación rápida y automatización industrial.

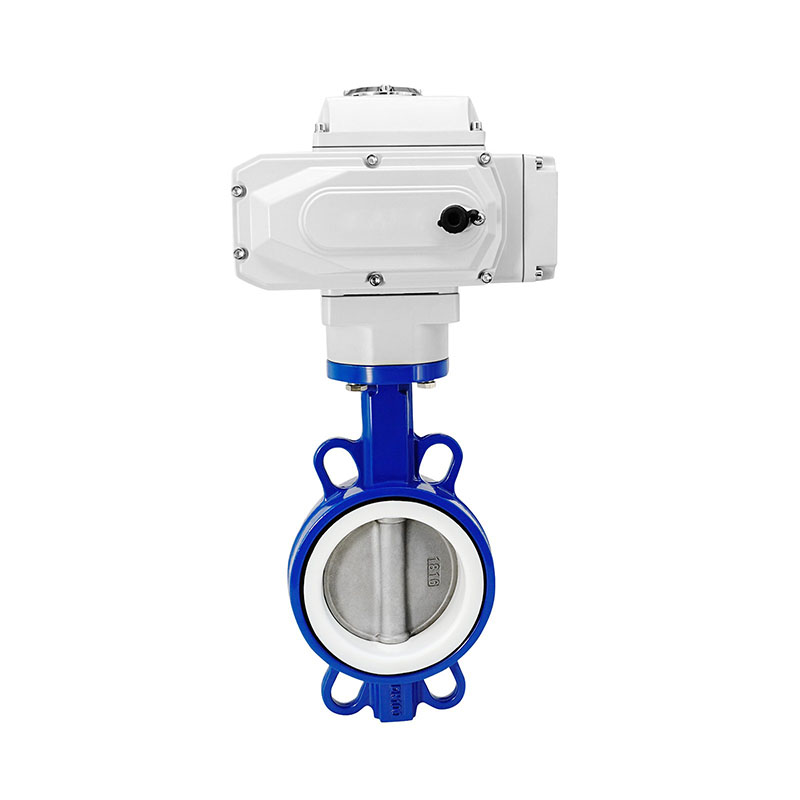

Actuadores eléctricos
Adecuado para aplicaciones que requieren un control remoto preciso.
Actuadores hidráulicos
Se utiliza en sistemas grandes que requieren una gran fuerza operativa.
Con sensores y sistemas de control digital, las válvulas de mariposa ahora pueden formar parte de sistemas inteligentes de gestión de tuberías.
Tendencias de desarrollo futuro de las válvulas de mariposa
Materiales de mayor rendimiento
Nuevos materiales y tratamientos superficiales están mejorando la resistencia a:
Corrosión
usar
Temperaturas extremas
Gestión inteligente de válvulas
Los futuros sistemas de válvulas integrarán cada vez más:
Monitoreo de posición
control remoto
Mantenimiento predictivo
Sistemas industriales de IoT
Control de flujo energéticamente eficiente
Los diseños de válvulas optimizados ayudan a reducir la pérdida de presión y mejorar la eficiencia general del sistema.
Conclusión: Las válvulas de mariposa siguen siendo una parte esencial del control de flujo industrial
Aunque una válvula de mariposa tiene una estructura relativamente simple, su función en los sistemas industriales dista mucho de ser simple.
Gracias a mejoras continuas en materiales, tecnología de sellado y automatización, las válvulas de mariposa se han convertido en soluciones confiables para controlar líquidos y gases en muchas industrias.
Desde sistemas de agua municipales hasta procesos industriales avanzados, esta válvula compacta continúa respaldando la gestión de fluidos eficiente y segura en todo el mundo.
