¿Cuál es la diferencia entre las válvulas de mariposa excéntrica única, doble y triple?

1. Válvula central de mariposa

Las características estructurales de este tipo deválvula de mariposason que el eje del vástago de la válvula, el centro de la placa de mariposa y el centro del cuerpo están en la misma posición. La estructura es simple y fácil de fabricar. Las válvulas de mariposa de goma comunes pertenecen a esta categoría. La desventaja es que la placa de mariposa y el asiento de la válvula siempre están en un estado de extrusión y raspado, la distancia de resistencia es grande y el desgaste es rápido. Para superar la extrusión y el raspado y garantizar el rendimiento del sellado, el asiento de la válvula está básicamente hecho de materiales elásticos como el caucho o el politetrafluoroetileno, pero también está limitado por la temperatura en uso. Es por eso que las personas tradicionalmente creen que las válvulas de mariposa no son resistentes a las altas temperaturas.

2. Válvula de mariposa excéntrica única

Para resolver el problema de extrusión de la placa de mariposa y el asiento de la válvula de la válvula de mariposa concéntrica, se produjo una sola válvula de mariposa excéntrica. Sus características estructurales son que el eje del vástago de la válvula se desvía del centro de la placa de mariposa, de modo que los extremos superior e inferior de la placa de mariposa ya no se convierten en el eje de rotación, y los extremos superior e inferior de la placa de mariposa y el asiento de la válvula se dispersan y reducen. Extrusión excesiva. Sin embargo, debido a la estructura excéntrica única, el fenómeno de raspado entre la placa de mariposa y el asiento de la válvula no desaparece durante todo el proceso de apertura y cierre de la válvula, y el rango de aplicación es similar al de la válvula de mariposa concéntrica, por lo que no se usa ampliamente.

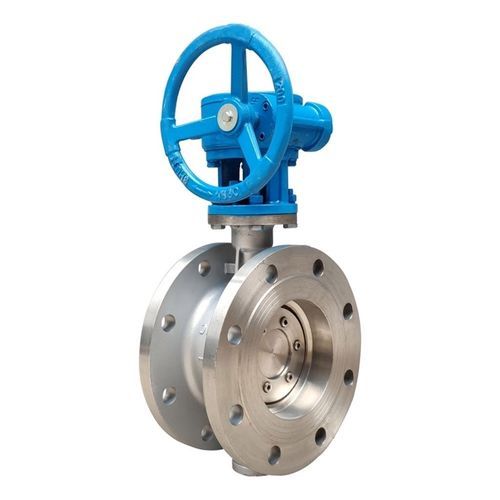

3. Válvula de mariposa excéntrica doble

Elválvula de mariposa excéntrica doble, que es el más utilizado en la actualidad, se mejora aún más sobre la base de la válvula de mariposa excéntrica única. Su característica estructural es que el eje del vástago de la válvula se desvía tanto del centro de la placa de mariposa como del centro del cuerpo. El efecto excéntrico doble permite que la placa de la mariposa se desprenda rápidamente del asiento de la válvula después de que se abre la válvula, eliminando en gran medida la extrusión excesiva innecesaria y el raspado entre la placa de mariposa y el asiento de la válvula, reduciendo la resistencia de apertura, reduciendo el desgaste y aumentando la vida de la válvula. La reducción significativa en el raspado también permite que la válvula de mariposa excéntrica doble use asientos de válvula de metal, lo que mejora la aplicación de válvulas de mariposa en campos de alta temperatura. Sin embargo, debido a que su principio de sellado pertenece a la estructura de sellado de posición, es decir, la superficie de sellado de la placa de mariposa y el asiento de la válvula están en el contacto en línea, y la deformación elástica causada por la placa de mariposa que aprieta el asiento de la válvula produce un efecto de sellado, los requisitos de posición de cierre son muy altos (especialmente el asiento de la valva de metal), y la capacidad de cojinete de presión es baja. Esta es la razón por la cual las personas tradicionalmente creen que las válvulas de mariposa no son resistentes a la alta presión y tienen una gran fuga.

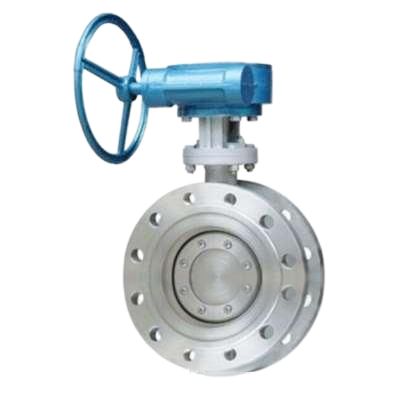

4. Válvula de mariposa excéntrica triple

Para ser resistente a la alta temperatura, se deben usar sellos duros, pero la fuga es grande; Para tener fugas cero, se deben usar sellos blandos, pero no son resistentes a la alta temperatura. Para superar la contradicción de la doble válvula de mariposa excéntrica, laválvula de mariposafue excéntrico por tercera vez. Su característica estructural es que, si bien la posición del eje del vástago de la válvula excéntrica doble es excéntrico, el eje cónico de la superficie de sellado de la placa de mariposa se desvía al eje cilíndrico del cuerpo. Es decir, después de la tercera excentricidad, la sección de sellado de la placa de mariposa ya no es un círculo verdadero, sino una elipse, y la forma de su superficie de sellado es asimétrica, un lado está inclinado a la línea central del cuerpo, y el otro lado está paralelo a la línea central del cuerpo.

La característica más importante de esta tercera excentricidad es que cambia fundamentalmente la estructura de sellado. Ya no es un sello de posición, sino un sello de torsión, es decir, no depende de la deformación elástica del asiento de la válvula, sino que se basa completamente en la presión de la superficie de contacto del asiento de la válvula para lograr el efecto de sellado. Por lo tanto, el problema de la fuga cero del asiento de la válvula metálica se resuelve en una caída, y debido a que la presión de la superficie de contacto es proporcional a la presión media, la alta presión y la alta resistencia a la temperatura también se resuelve.
