¿Cuáles son las clasificaciones de las válvulas de puerta?

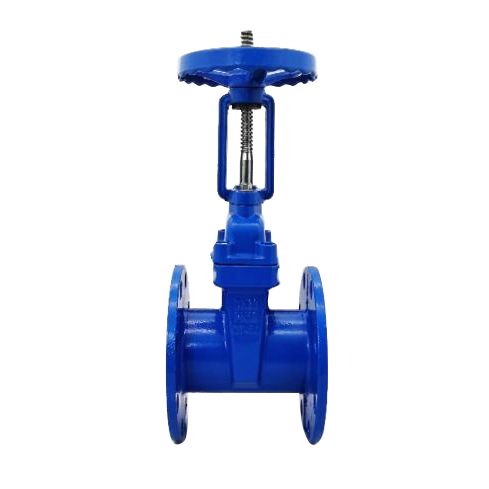

Si se clasifica por válvula STEM,válvulas de puertase puede dividir en válvulas de compuerta del tallo y válvulas de compuerta de tallo ocultas. El hilo trapezoidal de la vástago de la válvula de la válvula de compuerta del tallo ascendente se coloca fuera del cuerpo de la válvula, ubicado en la parte superior del vástago de la válvula. Al girar la tuerca del vástago de la válvula, el vástago de la válvula impulsa que el disco de la puerta se levante y disminuya sincrónicamente para realizar la apertura y el cierre de la válvula. Dado que la tuerca del vástago de la válvula está fuera de la cavidad del cuerpo, es propicio para la lubricación, y el estado de apertura y cierre es intuitivo y obvio, por lo que se usa ampliamente. Sin embargo, en entornos duros, los hilos expuestos del vástago de la válvula son susceptibles de daño y corrosión, e incluso afectan la operación.

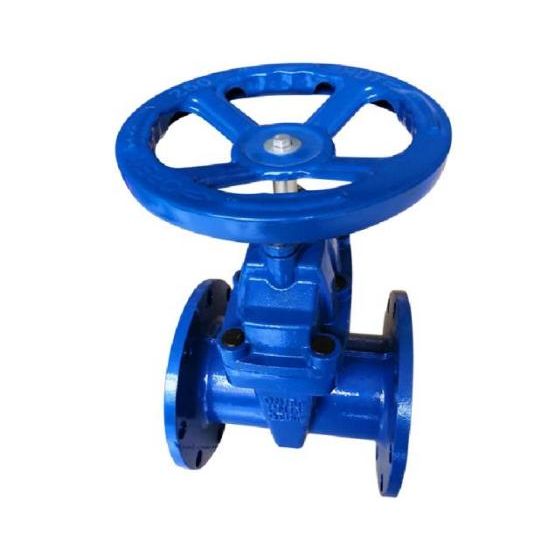

La válvula de puerta del tallo oculta también se llama válvula de compuerta de tallo giratorio. La tuerca del vástago de la válvula se coloca dentro del cuerpo de la válvula, en contacto directo con el medio, y a menudo se fija en el disco de la puerta. La tuerca del vástago de la válvula impulsa el disco de la puerta para moverse hacia arriba y hacia abajo para completar la abertura y el cierre a través de la rotación del vástago de la válvula. Por lo general, hay un hilo trapezoidal en la parte inferior del vástago de la válvula. A través del hilo en la parte inferior de la válvula y la ranura de la guía en el disco de la válvula, el movimiento de rotación se convierte en movimiento lineal, es decir, el par de operación se convierte en empuje operativo. Dado que la rosca trapezoidal utilizada para la transmisión se encuentra dentro del cuerpo de la válvula, es susceptible a la corrosión media y no se puede lubricarse. El grado de apertura no se puede observar directamente y se requiere un dispositivo indicador.

Si se clasifica por estructura,válvulas de puertase puede dividir en dos tipos: válvulas de compuerta de cuña y válvulas de compuerta paralela. La superficie de sellado de la válvula de puerta plana es paralela a la línea central vertical, por lo que las superficies de sellado en el cuerpo de la válvula y la placa de la puerta también son paralelas entre sí. El tipo más común de válvula de puerta es el tipo de doble disco. Para hacer que el cuerpo de la válvula y la placa de la puerta tengan un contacto cercano entre las dos superficies de sellado al cerrar, a menudo se usa una cuña de empuje de doble cara entre las dos placas de puerta. La mayoría de ellos se usan en tuberías de baja presión, como tuberías pequeñas. También hay válvulas de puerta paralela con puertas individuales, pero son raras.

La superficie de sellado de la válvula de compuerta de cuña está en un cierto ángulo a la línea central vertical, y es una válvula de puerta con dos superficies de sellado en forma de cuña. La puerta de la válvula de compuerta de cuña está disponible en puertas individuales y dobles. La ventaja del tipo de puerta doble es que el requisito de precisión del ángulo de la superficie de sellado es bajo, el cambio de temperatura no es fácil de acumular la puerta y el desgaste de la superficie de sellado puede compensarse agregando juntas. La desventaja es que la estructura es complicada y es fácil quedarse en medios viscosos. Más importante aún, la placa de la puerta es fácil de caer después de que los deflectores superior e inferior se hayan corroído durante muchos años.

Además, hay otras formas diferentes de clasificación:

Según diferentes estándares: válvula de puerta estándar nacional, válvula de compuerta estándar estadounidense, válvula de compuerta estándar alemana, válvula de compuerta estándar japonesa.

Según el método de conexión: válvula de compuerta de brida, válvula de compuerta soldada, válvula de puerta roscada (también dividida en rosca interna y rosca externa).

Según el nivel de presión: válvula de puerta de alta presión, válvula de compuerta de presión baja (media).

Según el método de conducción: válvula de puerta eléctrica,válvula de puerta neumática, válvula de puerta manual.

Según la clasificación del material: válvula de compuerta de acero inoxidable, válvula de compuerta de acero forjado, válvula de compuerta de acero fundido, válvula de compuerta de acero de carbono, válvula de compuerta de hierro fundido, válvula de compuerta de cobre (también dividida en válvula de puerta de bronce, válvula de puerta de latón), válvula de puerta de cerámica, válvula de compuerta de plástico.
