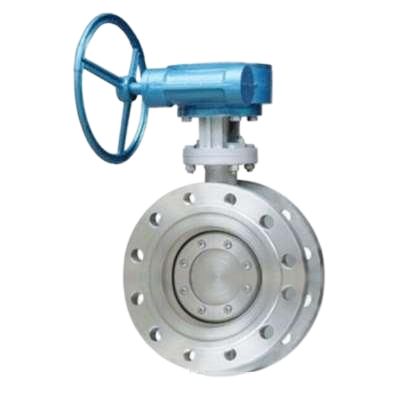

Cómo medir las válvulas de mariposa

Válvulas de mariposase utilizan ampliamente en aplicaciones industriales y nacionales para regular el flujo de fluidos. Medir correctamente una válvula de mariposa es crucial para garantizar la instalación adecuada, la compatibilidad con los sistemas de tuberías y el rendimiento óptimo. Aquí hay una guía paso a paso para medir válvulas de mariposa:

1. Comprender los componentes para medir

Antes de medir, familiarícese con las partes de una válvula de mariposa que requieren dimensionamiento:

- Cuerpo de la válvula: la carcasa principal que contiene el disco y el asiento.

- Disco: la placa circular que gira para controlar el flujo de fluido.

- Asiento: la superficie de sellado entre el disco y el cuerpo de la válvula.

- STEM: el eje conectado al disco, que transfiere el movimiento del actuador.

- Bendas: los puntos de conexión entre la válvula y la tubería.

2. Herramientas que necesitará

- Medición de cinta o pinza

- Especificaciones de referencia o hojas de datos

- Calibre de tamaño de la tubería (opcional)

3. Pasos para medir unVálvula de mariposa

a) Determinar el tamaño de la válvula

- Diámetro nominal (DN): mida el diámetro interior de la tubería en la que se instalará la válvula. El tamaño de la válvula debe coincidir con el diámetro nominal de la tubería.

- Diebe de la válvula: mida el diámetro interno de la válvula cuando se abre completamente para asegurarse de que coincida con el orificio de la tubería.

b) Medir la distancia cara a cara

-Distancia cara a cara: mida la distancia entre las dos bridas (o extremos) del cuerpo de la válvula. Esto es crítico para garantizar que la válvula se ajuste dentro del sistema de tuberías.

c) Medir las dimensiones de la brida

- Mida el diámetro exterior (OD) de las bridas.

- Verifique el diámetro del círculo del perno (BCD): el diámetro del círculo formado por los puntos centrales de los agujeros del perno.

- Cuente y mida los agujeros de los pernos: verifique el número de agujeros y su diámetro.

d) mida el disco de la válvula

- Mida el diámetro del disco de la válvula. Asegúrese de que no interfiera con el diámetro interno de la tubería o los accesorios cuando esté completamente abierto.

e) Verifique la longitud y el diámetro del tallo

- Mida la longitud del vástago de la válvula para confirmar que se ajusta a sus requisitos de actuador o manejar.

- Mida el diámetro del vástago para garantizar la compatibilidad con actuadores o operadores manuales.

f) Verifique la autorización

- Manejar o espacio libre del actuador: si la válvula usa una palanca o actuador, mida el espacio libre requerido alrededor del tallo para operarlo libremente.

4. Consideraciones importantes

a) Normas y especificaciones

Las válvulas de mariposa se fabrican de acuerdo con estándares específicos como ANSI, DIN o JIS. Asegúrese de que las mediciones cumplan con el estándar relevante para su región o aplicación.

b) Calificación de presión

Verifique la clase de presión de la válvula (por ejemplo, PN10, PN16) para garantizar que cumpla con los requisitos de presión de operación del sistema.

c) Compatibilidad de material

Si bien no es una medición directa, es fundamental garantizar que el material de la válvula (por ejemplo, acero inoxidable, hierro dúctil) sea compatible con el fluido que se maneja.

d) Inspección de asiento y sello

Inspeccione las dimensiones del asiento de la válvula y las superficies de sellado para el desgaste o el daño. Asegúrese de que el diámetro del asiento coincida con las dimensiones del disco para un sello adecuado.

5. Uso de hojas de datos del fabricante

Muchas válvulas de mariposa vienen con hojas de datos técnicas detalladas. Verifique sus medidas con la hoja de datos para confirmar que la válvula cumple con los requisitos de su sistema.

Conclusión

Midiendo unválvula de mariposaAsegura con precisión un ajuste adecuado, un rendimiento óptimo y una confiabilidad a largo plazo. Siguiendo esta guía y considerando todas las dimensiones críticas, puede seleccionar o reemplazar con confianza una válvula de mariposa que se integra perfectamente en su sistema.
