¿Cuáles son los tipos de válvulas de retención?

2025-01-10

En sistemas de control de fluidos,Válvulas de controlpuede evitar el flujo de fondo de los medios y garantizar un flujo unidireccional de fluido. Esta válvula muy práctica está diseñada en varios tipos de acuerdo con diferentes aplicaciones y necesidades, cada una con características estructurales y funcionales únicas.

Los tipos comunes de válvulas de retención
  • 1. Válvula de verificación de swing
  • 2. Válvula de retención de elevación
  • 3. Válvula de retención de flujo axial
  • 4. Válvula de retención de mariposa

  • 1. Válvula de verificación de swing

    El disco de la válvula delválvula de verificación de swingTiene forma de disco, y se abre y se cierra girando alrededor del eje giratorio del canal del asiento de la válvula. El canal interno de la válvula se simplifica, por lo que la resistencia al flujo es relativamente pequeña, lo que es particularmente adecuado para ocasiones de calibre grande con baja velocidad de flujo y cambios de estado de flujo poco frecuente. Sin embargo, no es adecuado para el flujo pulsante. En el caso del flujo pulsante, su rendimiento de sellado puede no ser tan bueno como otros tipos de válvulas de retención.

    Las válvulas de retención de swing se pueden dividir en tipo de sola, tipo de doble onda y tipo de múltiples vueltas de acuerdo con los diferentes calibres de válvulas.

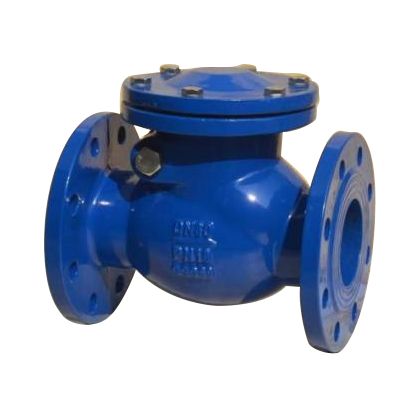

    Swing Check Valve

    2. Válvula de retención de elevación

    El disco de la válvula de la válvula de retención de elevación se abre y se cierra deslizándose a lo largo de la línea central vertical del cuerpo de la válvula. Tiene una estructura compacta y un coeficiente de resistencia de líquido relativamente grande, y funciona bien en ocasiones de alta presión y calibre pequeño. Los métodos de instalación de las válvulas de retención de elevación son diferentes. Según esta característica, también se pueden subdividir en válvulas de retención de elevación vertical y válvulas de retención de elevación horizontal. El primero es más adecuado para tuberías verticales, mientras que el segundo es común en las tuberías horizontales.

    3. Válvula de retención de flujo axial

    La válvula de retención de flujo axial es un tipo especial de válvula de retención que se basa en la fuerza del flujo medio para empujar el disco de la válvula para moverse a lo largo del eje para lograr un cierre rápido. Esta válvula se usa ampliamente en industrias como petroquímicos, especialmente en algunas ocasiones que requieren respuesta rápida, baja pérdida de presión y bajo ruido. Es más adecuado para condiciones de trabajo duras.

    4. Válvula de retención de mariposa

    Elválvula de retención de mariposalleva el nombre de su disco único de válvula de mariposa. La válvula tiene un área de flujo grande cuando se abre, reduce la resistencia al fluido y tiene una estructura simple, peso ligero e instalación fácil. Se usa ampliamente en una variedad de sistemas de control de fluidos.

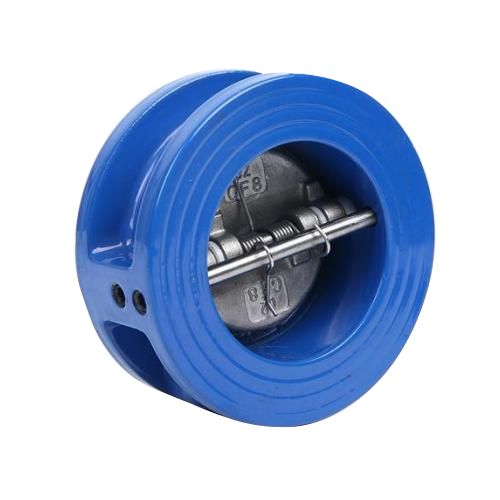

    Wafer Butterfly Check Valve

    Los cuatro anteriores son tipos más comunes deVálvulas de control. Por supuesto, existen otros tipos especiales de válvulas de retención, como válvulas de retención de compresión y válvulas de retención de tuberías, que generalmente se diseñan de acuerdo con los requisitos de aplicación específicos y pueden satisfacer mejor las necesidades de situaciones especiales.
